МИКРОСКОП (от греч. mikros — маленький и skopeo —смотрю), оптич. прибор для получения увеличенных изображений объектов, невидимых невооружённым [невооруженным] глазом. Необходимость использования М. обусловлена невысокой разрешающей способностью человеческого глаза, к-рый на расстоянии наилучшего видения (250 мм) может воспринимать две точки (линии) раздельно, если они расположены друг от друга не ближе, чем на 0,08—0,2 мм. Размеры микроорганизмов, клеток, кристаллов и т. п. значительно меньше этих величин. Для их изучения и предназначен М., к-рый даёт [дает] возможность различать структуры с расстоянием между элементами (т. е. обладает разрешением) ок. 0,2 мкм.

В зависимости от природы света и оптич. эффектов, формирующих изображение, различают М., предназначенные для наблюдения в видимых, ультрафиолетовых и инфракрасных лучах; имеется и электронный микроскоп. Характерный пример М.—биол. М. серии “Биолам” (рис. 1). Механич. часть представлена основанием, укреплённой [укрепленной] на нём [нем] коробкой с механизмом микрометрич. фокусировки, к к-рой прикреплены сменные предметные столики и тубусодержатель с механизмом грубой фокусировки.

В верхней части тубусодержателя укреплена головка с револьвером и гнездом для моно- или бинокулярной визуальной насадки.Оптич. часть М. состоит из осветит. аппарата (зеркало, конденсор), объективов и окуляра. Зеркало устанавливают под конденсором, к-рый укрепляется кронштейном на направляющей коробке под предметным столиком. Объективы ввинчиваются в отверстия с резьбой револьвера, окуляры вставляются в верхнюю часть тубуса. М. оснащаются конденсорами КОН-3 с апертурой 1,2 или ОИ-14 с апертурой 1,4, максим. значение к-рых достигается масляной иммерсией. М. серии “Виолам” подразделяются на дорожные, студенческие и рабочие.

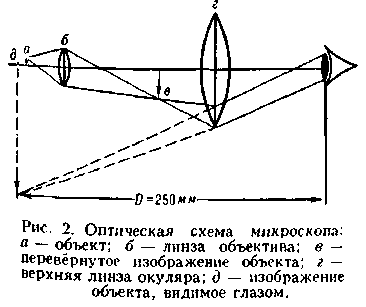

Изображение в М. формируется след. образом (рис. 2). Концентрированные при помощи конденсора лучи света попадают на объект и, отражаясь от него, преломляются линзами объектива, создавая перевёрнутое [перевернутое] увеличенное действительное изображение объекта. После дополнит. увеличения верхней линзой окуляра образуется мнимое изображение объекта, к-рое воспринимается глазом наблюдателя как действительное и как бы расположенное на плоскости между зеркалом и конденсором.

Общее увеличение М. определяется произведением увеличений,обеспечиваемых объективом и окуляром. Поскольку М. оснащены объективами, имеющими увеличение от 8 до 90, и окулярами с увеличением от 5 до 20, макс. общее увеличение их может достигать 1800. При обычной световой микроскопии следует учитывать числовую апертуру, к-рой определяется разрешающая способность М., и степень исправленности аберрации и кривизны поля объективов. Величина апертуры возрастает с ростом показателя преломления среды между объектом и объективом, поэтому и применяется иммерсионный метод: берётся [берется] среда с большим показателем преломления (масляный р-р). В этом случае и апертура, и разрешающая способность больше, а предел разрешения меньше. Числовые апертуры объективов в воздушной среде составляют ок. 0,9, в масляной — ок. 1,3. Чтобы избежать получения окрашенного изображения объекта, используют частично (ахроматы) или почти полностью (апохроматы) исправленные от аберраций объективы, а для получения равномерно резкого изображения всего объекта, что особенно важно при микрофотографировании, планхроматы или планапохроматы. В последнем случае вместо обычного окуляра применяют гомали, к-рые дополнительно исправляют кривизну, или компенсационные окуляры. Окуляры Гюйгенса используют с ахроматич., обычно неиммерсионными, объективами.

Смещением апертурной диафрагмы конденсора достигается косое освещение, подчёркивающее [подчеркивающее] рельеф объекта за счёт [счет] теней. Если центр светопольного конденсора закрыть минимум на 2/з между зеркалом и конденсором.

Общее увекружком черной бумаги, можно получить эффект тёмного [темного] поля, при к-ром микроскопич. структуры видны в виде светлых изображений на тёмном [темном] фоне. На этом же принципе устроены темнопольные конденсоры, напр. типа ОИ-13 (рис. 3). Центральная часть их закрыта непроницаемым диском, поэтому выходящий из конденсора в виде полого конуса свет не попадает непосредственно на объект. Отличающиеся от окружающей среды по показателям преломления структуры высвечиваются рассеянными лучами. Применяя вместо обычной ирисовой апертурной диафрагмы конденсора кольцевую диафрагму и объектив с фазовой пластинкой и фазовым кольцом, получают изображения прозрачных и бесцветных объектов, невидимых при обычной микроскопии (фазовый контраст). Принцип метода состоит в выявлении сдвигов фазы световых колебаний, к-рые возникают, когда свет проходит сквозь структуру, имеющую преломления, отличающиеся от показателя преломления окружающей среды. Производимые в СССР фазовоконтрастные устройства типа КФ-4 и КФ-5 применяются для контрастирования живых и неживых объектов (рис. 4).

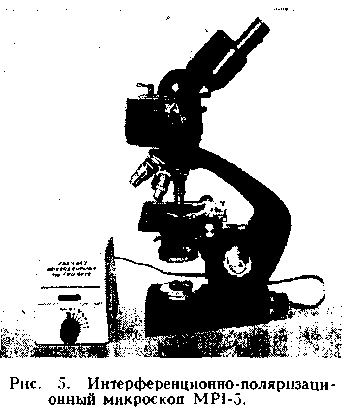

Увеличив диаметр кольца фазовой пластинки,получают фазово-темнопольные объективы, пропускающие незначит. часть света, за счёт [счет] чего обеспечивается фазово-темнопольный, или анопгральный, контраст (аноп-тральная микроскопия). Конструкция интерференционного М. предусматривает раздвоение входящего луча, пропускание одного из полученных лучей через объект, а другого — мимо него, воссоединение и интерференцию их между собой. Разность хода лучей в М. измеряется компенсатором. Интерференционную микроскопию используют для качеств. и количеств. характеристики неокрашенных объектов. Поляризационный М. отличается наличием анализатора, к-рый анализирует изменённый [измененный] или отражённый [отраженный] объектом и предварительно поляризованный поляризатором свет осветителя. Поляризационная микроскопия используется для исследования оптич. свойств неокрашенных объектов. Имеются комбинированные интерференционно-поляризационные М. типа MPI-5 (рис. 5), Принцип действия люминесцентного М. основан на использовании явления флюоресценции объектов, к-рая возникает под действием коротковолнового излучения (освещение сине-фиолетовым светом), что обеспечивает получение чёткой [четкой] желто-зелено-оранжевой флюоресценции объектов на тёмном [темном] фоне поля зрения.

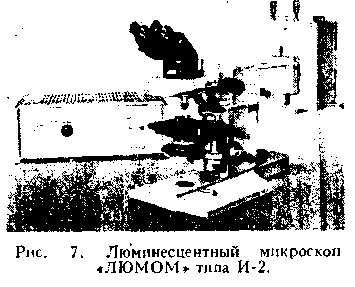

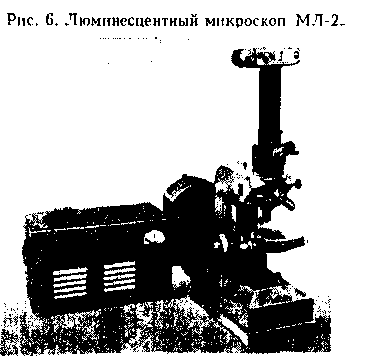

Достигается это благодаря набору светофильтров,устанавливаемых за источником света, и фильтров, расположенных перед окуляром. Люминесцентные М. серии МЛ-1 и МЛ-2 (рис. 6) позволяют наблюдать объект при освещении сверху и в проходящем свете, а также при смешанном освещении в комбинации с фазово-контрастным устройством и конденсатором тёмного [темного] поля. Один из вариантов МЛ-2 (МЛ-2в) и МЛ-3 снабжены флюориметрич. насадкой; МЛ-4 — спец. микроскоп-флюориметр. М. серии “ЛЮМОМ” (рис. 7) снабжены набором сменных светоделительных пластин, с помощью к-рых можно проводить также флюориметрию (тип И-2) и изучать объекты по методам аноптрального контраста и контактной микроскопии (тип И-3). См. также Микроскопия, Микроскопическая техника.

Лит.: Федин Л. А., Микроскопы, принадлежности к ним и лупы, М., 1961; Пешков М. А., Милютин В. Н., Световой микроскоп, основы работы с ним и его разновидности, в кн.: Руководство по микробиологической диагностике инфекционных болезней, 2 изд., М., 1973.
