КАНАЛОКОПАТЕЛЬ , орудие или машина для рытья мелиоративных каналов. К. перемещает грунт в сторону, образуя дамбы (кавальеры), или разбрасывает его тонким слоем по прилегающей к каналу площади. Различают К. с активными (фрезерные, шнекороторные), пассивными (плужные) и комбинированными (плужнороторные) рабочими органами. У двухфрезерного К. рабочий орган состоит из двух дисковых конусных фрез, на торцах к-рых установлены ножи для разработки грунта, а на внутр. конич. поверхности — лопатки для его удаления. Вращаясь снизу вверх, фрезы прорезают узкие щели вдоль откосов, в ср. части канала грунт обрушивается на фрезы, измельчается и отбрасывается лопатками по обе стороны на расстояние до 10 м. У шнекороторных экскаваторов-каналокопателей (напр., ЭТР-206) рабочий орган состоит из ротора и двух конических шнеков. Ковшами ротора разбрасывается грунт ср. части канала, наклонными шнеками — грунт вдоль откоса.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА КАНАЛОКОПАТЕЛЕЙ

Марки

МК-16

МК-19

ЭТР-125А

ЭТР-153

ЭТР-206А

ЭТР-208

ЭТР-207

МК-17

Тип рабочего органа

плужный

двухфрезерный

шнекороторный

плужно-роторный

Базовый трактор

Т-1301Г-1

Т-4А

Т-130Г-3

Т-130Г-3

Т-130Г мелиоративное шасси

Т-130Г

ДТ-75Б

Т-1301Г-1

Мощность, кВт

118

55-118

103

103

118

220

118

55

Профиль канала,

трапецеидальный

параболический

трапецеидальный

параболический

трапецеидальный

Глубина канала,м

0.5

0,5

1,3

1,5

2,0

2,5

2,0

0,5

Ширина канала по дну, м

0,6

0,4

0,25

3,5 по верху

0,8-1,5

1.0-2,0

5.16 по верху

0.35

Заложение откосов (профиль сечения)

1:1

1:1

1:1

парабола (Y=0,49x2)

1:1,25: 1:2

1:5 — 1:2

парабола (Y=0,3x2)

1:1

Производительность, м3

1000

1000

300

350

300

560

= 0,3х2) 318

120

Оставшаяся часть грунта обрушивается, перемещается шнеками к ковшам ротора, к-рыми подаётся [подается] на два ленточных транспортёра [транспортера], и отваливается в дамбы и кавальеры. Плужный К. имеет плоский сменный лемех, подъёмно-отвальные [подъемно-отвальные] поверхности для подрезания, подъёма [подъема] и перемещения грунта. Плужно-роторный К. (напр., МК-17) состоит из рамы с отвалом, блока трансмиссии с ротором, кожуха и гидросистемы управления. Вращаясь снизу вверх, ротор разрабатывает один откос и часть сечения канала и удаляет весь грунт в дамбу; пассивным отвалом подрезается оставшаяся часть грунта и перемещается к ротору. Технич. характеристику К. см. в табл.

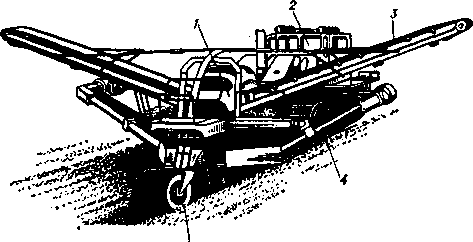

Экскаватор-каналокосатель ЭТР-206А: 1 — ротор; 2 — тягач; 3 — конвейер; 4 — шнековый откосник; 5 — задняя опора
