СНОПОВЯЗАЛЬНЫЙ АППАРАТ , механизм автоматич. вязки шпагатом стеблей с.-х. культур (льна, конопли и др.) в снопы и сбрасывания на поле во время движения машины. Осн. узлы С, а. льно- и коноплеуборочных комбайнов — грудная доска, узловязатель, упаковщики, механизм включения передач и иглы узловязателя, клюв, механич. руки (сбрасывающие рычаги), стол, механизмы разделения снопов и очистки иглы. Стебли р-ний, поступающие к С. а., подхватываются упаковщиками и подаются к столу в пространство под грудной доской до педали включения. По мере накопления стебли уплотняются, педаль отклоняется и механизм включения приводит в действие вал механич. рук с узловязателем, иглу и механизм разделения. Игла выходит из-под стола, опоясывает шпагатом сформированный сноп и укладывает шпагат на клюв узловязателя. Клюв поворачивается одновременно с зажимом, к-рый защемляет шпагат.

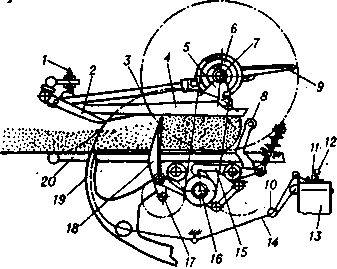

Схема вязального аппарата: 1 — подвеска грудной доски; 2 — рычаг механизма разделения; 3 — толкатель; 4 — грудная лоска; 5 — узловязатель; 6 — шестерня-гребень; 7 — вал сбрасывающих рычагов; 8 — педаль включения; 9 — сбрасывающий рычаг; 10 — рычаг отвода шпагата; 11 — прижимная пластинка; 12 — гайка регулировки натяжения шпагата; 13 — шпагатное ведро; 14 — нить шпагата; 15 — рычаг включения; 16 — главный вал; 17 — вал упаковщиков; /8 — упаковщик; 19 — игла; 20 — стол.

При этом зажим захватывает 2 ветви шпагата, раскрывается и, продолжая поворот, сжимает их челюстями. Нож обрезает шпагат, а механич. руки сбрасывают сноп, к-рый стягивает при этом узел с клюва. В момент сбрасывания снопа педаль включения откидывается, открывая свободный выход снопу, а игла уходит под стол, укладывая шпагат на клюв и палец грудной доски для связывания другого снопа. Механизм разделения действует вместе с механич. руками, разрывая верхушечную часть стеблей.
