Энциклопедии, словари, справочники
 Энциклопедии, словари, справочники (поиск)   /   Химическая энциклопедия  Читатели спрашивают

А Б В Г
Д Е Ж З
И К Л М
Н О П Р
С Т У Ф
Х Ц Ч Ш
Щ Э Ю Я

ЦЕЛЛЮЛОЗА (франц. cellulose, от лат. cellula, букв. комнатка, здесь - клетка), полисахарид - линейный6015-5.jpg-глюкан [поли6015-6.jpgглюкопиранозил-D-глюкопираноза] общей ф-лы [С6Н7О2(ОН)3]n. Один из наиб. распространенных биополимеров, входящий в состав клеточных (отсюда назв.) стенок растений и микроорганизмов (нек-рые из них, а также отд. виды беспозвоночных - черви, древоточцы благодаря ферменту целлюлазе, расщепляющему Ц., могут ее усваивать). Мировой объем ежегодного прироста 104-105 т. Содержание Ц. (% по массе) в волокнах семян хлопчатника 95-98, лубяных 60-85, тканях древесины 40-44, низших растениях 10-25.

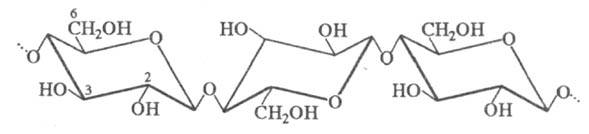

Строение. Элементарное звено макромолекулы Ц. находится в конформации кресла с экваториально расположенными группами ОН и СН2ОН:


Теоретически рассчитанная конформация макромолекулы Ц- жесткая спираль (шаг равен 2-3 элементарным звеньям), стабилизированная внутримол. водородными связями.
Ц. имеет ряд структурных модификаций, из к-рых наиб. важны модификации I-IV и X (ЦI-ЦIV и ЦХ). Структура ЦI - модификация природной Ц. Структура ЦII - т. наз. гидратцеллюлоза (см. Гидратцеллюлозные волокна), образующаяся при регенерации Ц. из ее производных (напр., сложных эфиров, щелочной Ц.), растворении и послед. осаждении Ц. из р-ра; ЦIII образуется при обработке ЦI или ЦII жидким NH3 либо безводным этиламином; ЦIV получают обработкой ЦI или ЦII при повышенной т-ре глицерином, водой либо водными р-рами щелочей; ЦХ - обработкой ЦI 38 - 40,3%-ной НС1 при 20 °С, нейтрализацией массы с одновременным повышением т-ры до 95 °С, промывкой, вытеснением воды ацетоном и сушкой.
Основа надмол. структуры Ц.- элементарные высокоупорядоченные фибриллы. Последние ассоциированы в агрегаты (микрофибриллы - содержат неск. сотен макромолекул; размеры в поперечном направлении от 4 до 10-20 нм), образующие матрицу, мол. структура к-рой значительно менее упорядочена, чем структура фибрилл.
Ц. - типичное аморфно-кристаллич. в-во (см. Кристаллическое состояние полимеров). Поэтому в Ц. в продольном направлении наряду со структурами с трехмерным дальним порядком (кристаллитами) сохраняются аморфные области. По данным электронной микроскопии, длина кристаллитов от 20-85 (гидратцеллюлозные волокна) до 65-220 нм (волокна природной Ц.). Распределение по длине и ММР - мультимодальное (см. Молекулярно-массовое распределение)и зависит от вида Ц. и условий ее получения. Объемное содержание в образце кристаллич. областей, или степень кристалличности, составляет соотв. в хлопковом волокне, древесной Ц. и Ц. искусств. волокон 70-83, 64-74 и 35-40%. Аморфные области Ц. неоднородны, что подтверждается множественностью изофазных температурных переходов. Развитая капиллярно-пористая структура Ц. включает: внутрифибриллярные нерегулярности упаковки (размер 1,5 нм); межфибриллярные поры (1,5-10 нм); поры, возникающие как результат внутр. напряжений (неск. десятков нм); каналы и поры диаметром неск. мкм (волокна природной Ц.).

Свойства. Ц.- белое волокнистое в-во с длиной волокон более 20 мм (текстильные волокна) и 3 мм (волокна для произ-ва бумаги и картона, хим. переработки). Плота. 1,52-1,54 г/см3; т. разл. 210 °С: степень полимеризации п от неск. сотен до 10-14 тыс. Раств. в сравнительно ограниченном числе р-рителей - водных смесях комплексных соед. гидроксидов переходных металлов (Сu, Cd, Ni) с NH3 и аминами, нек-рых минер. (H2SO4, Н3РО4) и орг. (трифторуксусная) к-тах, аминоксидах, нек-рых системах (напр., натрийжелезовинный комплекс - аммиак - щелочь, ДМФА - N2O4). Медноаммиачные р-ры Ц. используют для формования гидратцеллюлозных волокон и пленок.
Хим. св-ва Ц. определяются наличием гликозидных связей между элементарными звеньями и групп ОН. Гликозидная связь в Ц. неустойчива в условиях кислотного гидролиза и сольволиза. Исчерпывающий гидролиз (до глюкозы) с послед. сбраживанием лежит в основе пром. получения этанола. При гетерог. гидролизе параметр п снижается до нек-рого постоянного значения (предельное значение степени полимеризации после гидролиза), что обусловлено завершением гидролиза аморфной фазы. При гидролизе хлопковой Ц. до предельного значения получают легкосыпучий белоснежный порошок - микрокристаллическую Ц. (степенькристалличности 70-85%; средняя длина кристаллитов 7 - 10 нм), при диспергировании к-рой в воде образуется тиксотропный гель. При ацетолизе Ц. превращается в восстанавливающий дисахарид целлобиозу (ф-ла I) и ее олигомергомологи.


Термич. деструкция Ц. начинается при 150 °С и приводит к выделению низкомол. соед. (Н2, СН4, СО, спирты, карбоновые к-ты, карбонильные производные и др.) и продуктов более сложного строения. Направление и степень разложения определяются типом структурной модификации, степенями кристалличности и полимеризации. Выход одного из осн. продуктов деструкции - левоглюкозана изменяется от 60-63 (хлопковая Ц.) до 4-5% по массе (вискозные волокна). При т-ре св. 300 °С происходит пиролиз с образованием продуктов карбонизации. Карбонизация и графитация ЦII (вискозные волокна) используются при получении углеродных волокон. При облучении образца светом с длиной волны < 200 нм протекает фотохим. деструкция Ц., в результате к-рой снижается степень полимеризации, увеличиваются полидисперсность, содержание карбонильных и карбоксильных групп.
Действие на Ц. окислителей приводит гл. обр. к неизбирательному окислению спиртовых и карбонильных групп до карбоксильных, сопровождающемуся деструкцией Ц. Окисление О2 воздуха в щелочной среде, при к-ром скорость разрушения нецеллюлозных компонентов выше скорости окисления Ц., является одним из эффективных способов отбеливания техн. Ц. На использовании окислительной деструкции в щелочной среде основана одна из стадий произ-ва вискозных волокон и простых эфиров Ц. (предсозревание щелочной Ц.); как побочная эта р-ция протекает при отбеливании Ц. и ее облагораживании (см. ниже). Нек-рые окислители (периодат Na, тетраацетат Pb, N2O4) отличаются высокой избирательностью по отношению к гидроксильным группам у атомов С-2 и С-3; при их действии идет одновременное окисление этих групп ОН с разрывом кольца и образованием диальдегида.
При взаимод. Ц. с водными р-рами щелочей образуется щелочная Ц.- кристаллич. комплекс Ц., щелочи и воды; стехиометрич. состав и параметры кристаллич. решетки комплекса зависят от концентрации р-ра щелочи и т-ры. Обработка Ц. 18-20%-ными водными р-рами NaOH - одна из осн. стадий (мерсеризация) при произ-ве вискозных волокон.
По активности в р-циях, протекающих в щелочной среде, группы ОН располагаются в ряд: ОНС-2 > ОНС-6 > ОНС-3. В кислой среде, где гл. фактором является стерич. доступность, наиб. реакционноспособна группа ОН у атома С-6.
К наиб. важным р-циям Ц. относятся р-ции получения ее простых (карбоксиметилцеллюлоза, метилцеллюлоза, оксиэтилцеллюлоза, цианэтилцеллюлоза, этилцеллюлоза и др.) и сложных (целлюлозы ацетаты, целлюлозы нитраты, а также ксантогенаты, сульфаты и др.) эфиров. При этом осн. способами перевода Ц. в растворимое или термопластичное состояние являются О-алкилирование и этерификация (см. также Целлюлозы эфиры). Для направленного изменения эластич. св-в материалов на основе Ц. ее обрабатывают р-рами или эмульсиями меламина, эпоксисоединений, гидроксиметильных производных карбамида, что обеспечивает придание тканям эффекта малосминаемости.

Получение. Выделение технической Ц. из растит. сырья, гл. обр. древесины, осуществляется ее варкой с разл. хим. реагентами. Под их воздействием происходит удаление из прир. материала лигнина, гемицеллюлоз и др. нецеллюлозных компонентов. Получаемые Ц. в зависимости от выхода (% от массы исходного сырья) делятся на полуцеллюлозу (60-80), Ц. высокого выхода (50-60), Ц. нормального выхода (40-50). Технол. схема произ-ва Ц. из древесины включает: распиловку сырья, удаление коры, рубку в щепу и ее сортировку, варку Ц. в щелоке, удаление отработанного щелока, очистку, сушку и резку готового продукта. Осн. методы варки Ц.: сульфатный (преим.), сульфитный, натронный, азотнокислый; кроме того, используют комбинир. методы (содово-сульфитный и содово-сульфитно-сульфатный), а также кислородно-щелочную делигнификацию древесины (см. также Гидролизные производства, Лесохимия).
Сульфатный метод позволяет перерабатывать древесину любых пород путем ее варки в щелоке (см. Сульфатный щелок), содержащем 9-10% NaOH, в течение 5-7 ч при 165-170 °С и давлении 0,6-0,8 МПа; в случае использования Ц. для хим. переработки древесину подвергают предварит. гидролизу водой в течение 0,3-3 ч при 140-180 °С или 0,5-0,75%-ной H2SO4 в течение 2 ч при 120 оС. Сульфитный метод применим гл. обр. к хвойной древесине, варку к-рой осуществляют в щелоке (см. Сульфитный щелок), содержащем 5-10% общего SO2 и 0,8-1,3% SO2 в соед. [связан в виде гидросульфитов Na, Ca, Mg, NH4 или смесей гидросульфитов Na и Ca, NH4 и Са в соотношении (3 :7)-(7:3)] в течение 5-12 ч при 130-155 °С и давлении 0,5-0,8 МПа.
Натронный метод используют для получения Ц. хлопковой либо Ц. из лиственной древесины; варку проводят в щелоке, содержащем 3-10% NaOH в течение 1-6 ч при 140-170 °С и давлении 0,6-0,8 МПа. Азотнокислый метод состоит в обработке хлопковой Ц. 5-8%-ной HNO3 в течение 1-3 ч при т-ре ок. 100 °С и атм. давлении с послед. промывкой и экстракцией разб. р-ром NaOH. Варку Ц. описанными методами осуществляют в периодически или непрерывно действующих аппаратах объемом 60-170 м3, снабженных системами подогрева и принудит. циркуляции щелоков и др. реагентов.
После варки из Ц. удаляют мех. примеси и подвергают дополнительно хим. очистке - отбеливанию и облагораживанию. Отбеливание производят окислителями (С12, СlO2, NaClO, O2 воздуха в щелочной среде и др.). Облагораживание осуществляют обработкой варочной Ц. 0,5-2%-ными или 4 - 10%-ными водными р-рами NaOH в течение неск. часов при т-рах от 15-25 до 95-135 °С. Мировое произ-во Ц. св. 190 млн. т в год (1990).
Ц.- горючее в-во. Т. воспл. 275 °С, т. самовоспл. 420 °С (хлопковая Ц.).

Применение. Ц. используют для изготовления разл. сортов бумаги (в т.ч. бумаги фотографической)и картона, хим. переработки на искусств, волокна (ацетатные волокна, вискозные волокна, медноаммиачные волокна), пластмассы (этролы), пленки полимерные, кино- и фотопленки, лаки и эмали, бездымный порох, моющие ср-ва и др.

Лит.: Роговин З. А., Химия целлюлозы, М., 1972; Целлюлоза и ее производные, под ред. Н. Байклза, Л. Сегала, пер. с англ., т. 1-2, М., 1974; Энциклопедия полимеров, т. 3, М., 1977, с. 853-60; Жбанков Р. Г., Козлов П. В., Физика целлюлозы и ее производных, Минск, 1983; Гордон Л.В., Скворцов С. О., Лисов В.И., Технология и оборудование лесохимических производств, 5 изд., М., 1988; Непенин Н. Н., Непенин Ю. Н., Технология целлюлозы, 2 изд., т. 1-2, М., 1976-90.

Л. С. Галъбрайх.


^ЗГЛ: ЦЕЛЛЮЛОЗА
